제품 소개

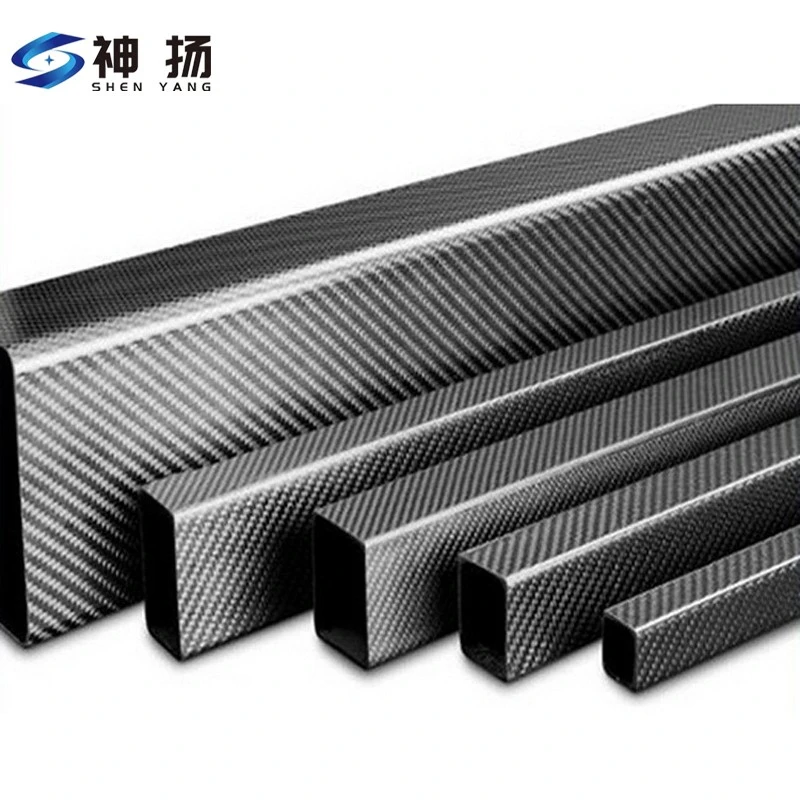

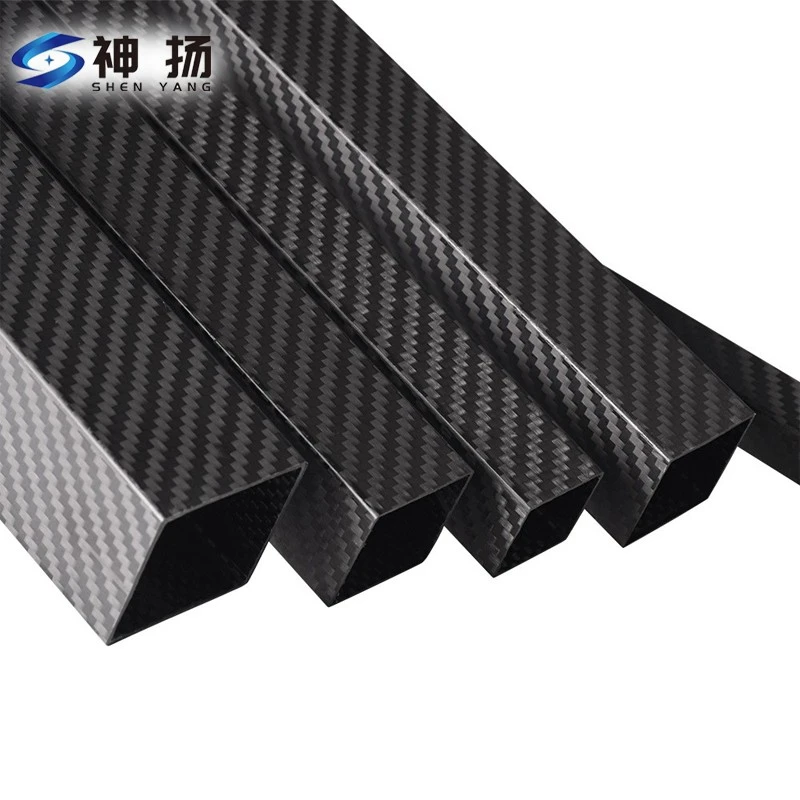

사각형 탄소 섬유 튜브는 정사각형 단면이있는 복합 재료 튜브이며, 이는 높은 - 강도 탄소 섬유 및 수지 복합 경화로 만들어집니다. 일반적으로 드론 랙, 자동화 장비 브래킷, 로봇 골격, 스포츠 장비 및 기타 장비에서 일반적으로 사용됩니다.
제품 매개 변수
|
매개 변수 |
값 |
|
힘 |
T300 (사용자 정의 가능한 T700, T800) |
|
표면 |
3K (사용자 정의 가능한 1k/1.5k/12k/24k) 평범한/트라이 매트/광택 |
|
밀도 |
≈ 1.65 g/cm ³ |
|
압축 강도 |
1200 MPa보다 크거나 동일합니다 |
|
굽힘 강도 |
1600 MPa보다 크거나 동일합니다 |
|
탄성 계수 |
130 ± 5 GPA (축) |
|
비행기 전단 강도 |
95 MPa보다 크거나 동일합니다 |
|
두께 |
0.5-8.0mm (사용자 정의 가능) |
|
온도 |
-40도 C ~ +120 학위 c |
제품 기능
높은 차원 정확도
당사의 정사각형 탄소 섬유 튜브는 정밀 금형 종통 성형 공정에 의해 생성되며, 이는 ± 0.1mm 내의 치수 오차를 제어하고 벽 두께 균일 성은 95% 이상 높으므로 2 차 가공 또는 조정없이 장비 어셈블리 중에 직접 사용할 수 있습니다.
가볍고 높은 강도
정사각형 탄소 섬유 튜브의 밀도는 1.5g/cm³에 불과하며, 이는 알루미늄 합금의 약 60%와 강철의 20%이지만 최대 1200 MPa의 압축 강도와 1600 MPa 이상의 굽힘 강도를 갖습니다. 구조적 강도 요구 사항을 충족하는 동안 장비의 무게를 30%-50%줄일 수 있습니다.
제품 세부 사항의 다중 - 방향 표시
당사의 사각형 탄소 섬유 튜브는 전통적인 사각형 복합 파이프 재료의 모서리 강도가 충분하지 않은 문제를 해결하기 위해 특허받은 "CRT (Corner Contrescement Technology)"(CRT)를 사용하여 생산됩니다. 미세 구조 분석에 따르면이 기술은 모서리에서의 섬유 배열의 편차를 85%감소시키고, 수지 강화 구역을 73%감소시키고, 모서리의 응력 농도 저항을 크게 향상시킵니다.
The processing accuracy of square carbon fiber pipes is strictly controlled, with cross-sectional dimension tolerances of ± 0.2mm (≤ 50mm) and ± 0.3mm (>50mm), and diagonal differences of ≤ 0.3mm (≤ 50mm) and ≤ 0.5mm (>50mm), 산업 표준을 훨씬 초과합니다. 내부 및 외부 표면 평활도 RA는 1.6 μm보다 작거나 동일합니다. 미학 및 접촉 성능을 보장합니다.
당사의 사각형 튜브는 표준 3K/12K 평원/트라이 가시 카본 섬유 텍스처와 맞춤형 UD 단방향 표면, 무광택/광택 코팅을 포함한 다양한 표면 처리 옵션을 제공합니다. 각 파이프의 절단 끝면은 정밀도가 처리되며, 끝면의 수직 성은 연결 중에 정확한 정렬을 보장하기 위해 ± 0.5도 내에서 제어됩니다.
이 회사가 개발 한 특수 연결 시스템에는 내부 피팅, 코너 피팅 및 플랫 연결 플레이트가 포함되어 있으며, 사각형 파이프와 완벽하게 일치하며 조립 후 98%의 이론적 강도를 제공하며 일반 커넥터의 75-85% 강도 유지율보다 훨씬 높습니다.
제품 자격
우리 회사의 탄소 섬유 원료는 모두 항공 등급 품질 인증을 통과했으며 각 배치는 단일 필라멘트 인장 테스트, 밀도 테스트 및 표면 처리 평가를 포함하여 엄격한 수신 검사를받습니다. 생산 장비에는 정밀 성형 장비 및 독일에서 수입 된 온도 제어 시스템이 포함되어 있으며, 일관된 제품 품질을 보장하기 위해 코너 성형 정확도가 ± 0.1mm 이내에 제어됩니다. 전체 생산 라인은 일정한 온도 및 습도 환경 (23 ± 2도 C, 50 ± 5% RH)을 채택하여 환경 요인이 제품 품질에 미치는 영향을 줄입니다.
우리 회사는 인장 테스트, 압축 테스트, 굽힘 테스트, 비틀림 테스트, 코너 강도 테스트, 영향 테스트, 피로 테스트, 차원 테스트 및 열 사이클링 테스트를 포함하여 모든 제품 배치에 대해 엄격한 품질 검사를 수행합니다.
우리 회사는 CE 및 ROHS 인증뿐만 아니라 ISO9001 : 1995를 통과하여 고객에게 높은 - 품질 및 환경 친화적 인 제품을 제공 할 수 있도록합니다.
- 영업 서비스 후에는 세심한 서비스 및 걱정 - 무료입니다
우리 회사는 사각형 탄소 섬유 튜브를위한 포괄적 인 솔루션을 제공합니다.
구조 설계 컨설팅 : 사각형 파이프의 특성을 기반으로 구조적 최적화 제안 제공
유한 요소 분석 : 전문 기계적 분석 및 시뮬레이션 서비스 제공
연결 체계 설계 : 애플리케이션 요구 사항을 기반으로 최적의 연결 솔루션 설계
처리 서비스 : 정밀 절단, 드릴링, 슬롯 팅 및 기타 처리 서비스 제공
맞춤형 크기 : 고객 요구에 따라 비 - 표준 크기 및 벽 두께 사용자 정의
표면 처리 : 특별한 표면 처리 및 코팅 서비스 제공
기술 교육 : 탄소 섬유 정사각형 튜브의 응용 및 연결 기술에 대한 교육을 고객에게 제공
샘플 시험 : 샘플 테스트 및 평가 서비스를 제공합니다
기술 지원 : 24/7 기술 컨설팅 서비스를 제공합니다
FAQ
Q : 코너의 강도는 무엇입니까? 스트레스 집중 문제를 피하는 방법은 무엇입니까?
A : 전통적인 사각형 복합 재료 파이프는 코너에서 응력 집중 문제가 있으며, 회사는 "CRT (Corner Inforcement Technology) (CRT)를 통해이 문제를 해결했습니다. 테스트에 따르면 사각형 튜브의 코너 강도는 평면 강도의 92%에 도달하여 최종 하중 하에서 갑작스런 골절보다는 점진적인 고장 모드를 나타냅니다. 안전 계수는 1.4 배 증가했습니다.
Q : 연결 방법은 무엇입니까?
A : ① 접착제 연결 ② 기계적 연결 ③ 내부 슬리브 연결 ④ 특수 조인트 연결. 우리의 기술자는 귀하의 프로젝트에 대한 최상의 조언을 제공 할 것입니다.
Q : 비용과 긴 - 용어 값은 금속 정사각형 튜브와 어떻게 비교됩니까?
A : 초기 구매 가격은 실제로 금속 재료보다 높습니다 : 3 - 알루미늄 합금 정사각형 튜브보다 5 배, 강철 튜브보다 5-8 배 더 높습니다. 그러나 성능, 수명 및 시스템 비용 측면에서 전체 비용 효율성이 향상되어 상당한 이점이 있습니다.
Q : 사각형 탄소 섬유 튜브의 굽힘 강도는 얼마입니까?
A : 표준 T300 재료로 만든 사각형 튜브의 굽힘 강도는 1600mpa에 도달 할 수 있으며, 이는 동일한 십자가 - 단면 크기를 가진 둥근 튜브의 약 1.3 배입니다. 높은 - 강성 프레임 및 측면 힘에 노출 된 구조 부품에 적합합니다.
Q : 어떤 종류의 탄소 섬유 원료가 사용됩니까? 더 높은 등급을 선택할 수 있습니까?
A : 일반적으로 T300 원시 실크로 만들어졌으며 T700 및 T800과 같은 인장 강도가 높은 탄소 섬유로 업그레이드 할 수 있습니다.
Q : 표면 질감은 무엇입니까? 선택적 색상이나 치료가 있습니까?
A : 표면은 3K 평범한 직조 및 능직으로 선택할 수 있으며 표면 처리에는 광택, 무광택, 프로스트가있는 등이 포함됩니다. 특별한 요구가있는 경우 색상 코팅 또는 인쇄 로고를 사용자 정의 할 수 있습니다.
Q : 이러한 종류의 파이프를 구조적 연결에 직접 사용할 수 있습니까? 처리하기 쉽습니까?
A : 사각형 탄소 섬유 튜브는 드릴, 절단 및 연마 할 수 있으며 나사 고정 및 스냅 연결에 적합합니다.
Q : 대량으로 공급할 수 있습니까? 배달 시간은 얼마나 되나요?
A : 대량 생산을 지원하고, 정기 사양이 재고가 있으며, 소규모 배치 주문은 3-5 일 이내에 배송 할 수 있습니다. 맞춤형 제품은 일반적으로 특정 요구 사항에 따라 영업일 기준 7-15 일 이내에 제공됩니다.
회사 뉴스
새로 개발 된 높은 모듈러스 사각형 탄소 섬유 튜브는 테스트 및 인증을 완료했으며 제품은 항공 우주, 정밀 기기, 높은 - 엔드 제조 및 기타 분야에서 널리 사용될 수 있습니다.
